摘要：本文主要介绍了研拓自动化基于研华嵌入式工业计算平台、PAC控制器、远程I/O模块以及组态软件，丹佛斯变频器构成的大型联网型离心机控制系统中应用，通过有效整合系统的应用资源实现多台大型离心机的集中控制、分散管理，方便系统并入MES系统，实现无人化管理。
系统介绍：
•卧螺离心机主要由柱-锥转鼓，螺旋卸料器、差速系统、轴承座、机座、罩壳、主付电机及电器系统构成。
•工作原理：悬浮液经进料管和螺旋出料口进入转鼓，在转鼓高速旋转产生的离心力作用下，固相颗粒沉积在转鼓内壁上，与转鼓作相对运动的螺旋叶片不断将沉积在转鼓内壁上的固料刮下并推出排渣口，分离后的清液经液层调节板开口流出转鼓。

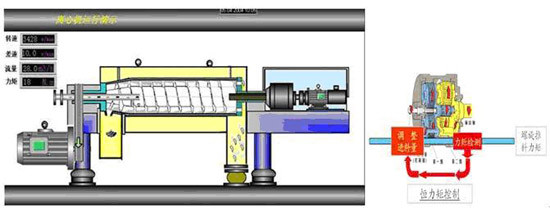

•系统运行示意图：
系统需求:
•提供具有抗震、体积小、稳定性高的嵌入式无风扇工控机，实现系统的整体控制管理并上传必要的生产管理的数据供MES系统进行数据整合；
•具有较大的存储空间、高运算效率、且方便进行I/O扩展的中大型控制系统；
•采用高速以太网作为系统的物理连接链路，实现数据快速交互，保证系统的快速响应；
•使系统真正实现分散控制、集中操作、分级管理、配置灵活、组态方便；
•所使用的系统需保证适合工厂的震动、油污、灰尘、连续生产等苛刻要求。
整体方案：UNO-2170+工业显示器+ADAM-5510KW/TP+ADAM-5000/TCP +ADAM-5000模块+EKI-2528+组态王+变频器
方案描述：
1、控制管理平台：采用研华嵌入式工控机UNO-2170作为本系统的控制管理平台，UNO-2170是一款高性能Celeron M 控制器,支持PC/104扩展、串行通讯端口、以太网端口和其它网络功能。UNO-2170支持Windows XP Embedded OS和Windows CE.NET， 能够提供定制的映像文件，带有优化后的板载设备驱动程序。嵌入式Windows XP Embedded能够以组件方式提供Windows操作系统的功能。您可以方便的将自己的应用程序无缝整合到Windows XP Embedded中，通过使用带有丰富网络功能的应用随用平台显著加快您的系统开发周期，以满足不同的应用需求。
2、嵌入式控制器：ADAM-5510EKW/TP是一款基于PC的数据采集及控制独立控制器以太网功能的软逻辑控制器，它体积紧凑，带有一个运行Datalight ROM-DOS的Intel® x86 CPU。内置电池可以对SRAM进行备份，是复杂逻辑运算或数据存储应用的理想选择。ADAM-5510EKW/TP支持 CE 5.0 下的 5 种标准 IEC61131-3 编程语言（LD、SFC、STD、IL和SFC），因此 PLC 用户可以使用自己熟悉的编程语言来开发控制策略。同时还提供包括Modbus/TCP Server、Modbus/TCP Client和以太网Multiprog在内的以太网功能。这样用户就可以方便快速的完成基于以太网架构的编程。
3、I/O控制模块： 采用模块化的数字量输入输出模块、模拟量输入输出模块，通过不同组合可以实现不同的控制系统的配置实现，可保证1毫秒的确定性I/O，确保I/O采集和控制级的响应速度，因此其它应用程序如HMI软件或其他上层操作不会对底层I/O控制性能产生任何影响。所有的I/O不仅可以通过串行端口支持Modbus/RTU主站和从站功能，而且还支持Modbus/TCP客户端用来获取远程I/O的数据，同时还支持 Modbus/TCP Server用来通过以太网端口与其它Modbus设备交换数据。当控制系统需要扩展远程I/O模块或连接其它控制器时，具备全面的Modbus功能就极为重要。
4、软件概述：
⑴、控制软件：全面支持五种标准编程语言：梯形图（LD）、顺序功能图（SFC）、功能块图（FBD）、指令表（IL）和结构化文本（ST）。其中前三种为图形化编程语言，后两种为文本化语言。在同一个编程界面中，同时支持三种图形化编程语言混合编程。根据工程需求或以前的编程经验，能够在五种标准化编程语言FBD、LD、IL、ST和SFC之间进行选择，或者混合使用图形化语言（例如，标准语言程序员可能使用ST，有经验的PLC程序员可能更喜欢LD，更可方便结合并发挥各种语言的优势）。
⑵、远程维护软件："DiagAnywhere"是基于Windows®操作系统的远程维护软件，可以远程监视和控制研华出品的TPC、UNO和ADAM系列的设备。 DiagAnywhere 包括客户端的工具软件和目标设备端的服务器软件，支持的平台包括Windows® XP、Windows® XP Embedded、Windows® CE.NET 4.2和Windows® CE 5.0。这款实用的软件能够帮助用户完成主要的远程维护任务，包括远程监视与控制、远程屏幕快照和记录、文件上传和下载等，以及在安全上支持基于Windows®的认证。
⑶、组态软件：采用组态王组态软件，该组态软件可实现可视化操作界面，真彩显示图形、支持渐进色、丰富的图库、动画连接，无与伦比的动力和灵活性，拥有全面的脚本与图形动画功能。可以对画面中的一部分进行保存，以便以后进行分析或打印，变量导入导出功能，变量可以导出到Excel表格中，方便的对变量名称等属性进行修改，然后再导入新工程中，实现了变量的二次利用，节省了开发时间，强大的分布式报警、事件处理，支持实时、历史数据的分布式保存。强大的脚本语言处理，能够帮助你实现复杂的逻辑操作和与决策处理全新的WebServer架构，全面支持画面发布、实时数据发布、历史数据发布以及数据库数据的发布，方便的配方处理功能，丰富的设备支持库，支持常见的PLC设备、智能仪表、智能模块 提供硬加密及软授权两种授权方式。
4、人机界面：人机操作采用研华19/23寸工业带触摸显示屏，专为工业应用设计，配备工业级平板LCD，亮度为商用显示器的2倍。FPM产品专为工业现场设计，具有耐高温、抗振和防尘的优点。该系列产品带有符合NEMA4/IP65防护标准的前面板，可以安装在潮湿的环境中。这些产品采用不锈钢机箱，结构坚固紧凑且外观时尚。
系统架构框图：
研信自动化能提供的方案集成价值:
1、品牌营销效应：采用研华的产品搭建系统集成方案，行业客户认可度较高，便于树立行业品牌，在产品推广、市场开拓等方面具有先入为主的效应。
2、多样产品集成：根据不同需求的专用机器我们可以提供多种集成方案，有助于机器的档次定位。
3、行业的优势：专注于提供专业的机械自动化行业整体解决方案，为客户提供最好的本地化服务，实现一站式服务，满足客户的实际需求。
4、整体方案优势：完整的解决方案附含更多的附加价值，给客户带来更大的增值价值。
5、行业认同度：完整的软硬件开发及技术支持团队，提高客户的信任度；行业资讯不断的积累，对行业的工艺掌握越来越多，团队更加专业。 |
|
|
| |
|
|
|
|
|
|
