西门子S7-200产品功能特点及价格

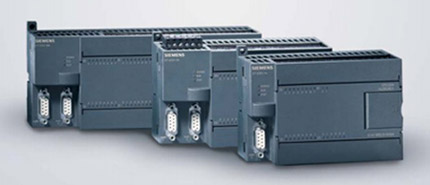

---- S7-200 是一种小型的可编程序控制器，适用于各行各业，各种场合中的检测、监测及控制的自动化。S7-200系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。因此S7-200系列具有极高的性能/价格比。
出色表现
---- S7-200系列出色表现在以下几个方面：
--------* 极高的可靠性
--------* 极丰富的指令集
--------* 易于掌握
--------* 便捷的操作
--------* 丰富的内置集成功能
--------* 实时特性
--------* 强劲的通讯能力
--------* 丰富的扩展模块
适用范围
----S7-200系列在集散自动化系统中充分发挥其强大功能。使用范围可覆盖从替代继电器的简单控制到更复杂的自动化控制。应用领域极为广泛，覆盖所有与自动检测，自动化控制有关的工业及民用领域，包括各种机床、机械、电力设施、民用设施、环境保护设备等等。如：冲压机床，磨床，印刷机械，橡胶化工机械，中央空调，电梯控制，运动系统。
---- S7-200系列PLC可提供4个不同的基本型号的8种CPU供您使用。
CPU单元设计
集成的24V负载电源：可直接连接到传感器和变送器（执行器），CPU 221，222具有180mA输出， CPU 224，CPU 224XP，CPU 226分别输出280，400mA。可用作负载电源。
不同的设备类型
CPU 221~226各有2种类型CPU，具有不同的电源电压和控制电压。
本机数字量输入/输出点
CPU 221具有6个输入点和4个输出点，CPU 222具有8个输入点和6个输出点，CPU 224具有14个输入点和10个输出点，CPU 224XP具有14个输入点和10个输出点，CPU 226具有24个输入点和16个输出点。
本机模拟最输入/输出点
CPU 224XP具有2个输入点，1个输出点。
中断输入
允许以极快的速度对过程信号的上升沿作出响应。
高速计数器
CPU 221/222
4个高速计数器（30KHz），可编程并具有复位输入，2个独立的输入端可同时作加、减计数，可连接两个相位差为90°的A/B相增量编码器
CPU224/224XP/226
6个高速计数器（30KHz），具有CPU221/222相同的功能。
CPU 222/224/224XP/226
可方便地用数字量和模拟量扩展模块进行扩展。可使用仿真器（选件）对本机输入信号进行仿真，用于调试用户程序。
模拟电位器
CPU221/222 1个
CPU224/224XP/226 2个
CPU221/222/224/224XP/226还具有
脉冲输出
2路高频率脉冲输出（最大20KHz），用于控制步进电机或伺服电机实现定位任务。
实时时钟
例如为信息加注时间标记，记录机器运行时间或对过程进行时间控制。
EEPROM存储器模块（选件）
可作为修改与拷贝程序的快速工具（无需编程器），并可进行辅助软件归档工作。
电池模块
用于长时间数据后备。用户数据（如标志位状态，数据块，定时器，计数器）可通过内部的超级电容存贮大约5天。选用电池模块能延长存贮时间到200天（10年寿命）。电池模块插在存储器模块的卡槽中。
编程：CPU 221/222/224/224XP/226
STEP 7-Micro/WIN32 V3.1编程软件可以对所有的CPU 221/222/224/224XP/226功能进行编程。同时也可以使用STEP 7-Micro/WIN16 V2.1软件包，但是它只支持对S7-21x同样具有的功能进行编程。
STEP 7-Micro/DOS不能对CPU 221/222/224/224XP/226编程。如果使用PG/PC的串口编程，则需要使用PC/PPI电缆。
如果使用STEP 7-Micro/WIN32 V3.1编程软件，则也可以通过SIMATIC CP 5511或CP 5611编程。在这种情况下，通讯速率可高达187.5kbit/s。
可以利用PC/PPI 电缆和自由口通讯功能把 S7-200 CPU 连接到许多和RS-232标准兼容的设备。
有两种不同型号的 PC/PPI 电缆：
带有RS-232口的隔离型 PC/PPI 电缆，用5个DIP开关设置波特率和其它配置项 （见下图）。
带有RS-232口的非隔离型 PC/PPI 电缆，用4个DIP开关设置波特率。 有关非隔离型PC/PPI电缆的技术规范，请参阅S7-200 可编程控制器系统手册。
当数据从RS-232传送到RS-485口时，PC/PPI 电缆是发送模式。当数据从RS-485传送到RS-232口时，PC/PPI 电缆是接收模式。当检测到RS-232的发送线有字符时，电缆立即从接收模式转换到发送模式。当RS-232发送线处于闲置的时间超过电缆切换时间时，电缆又切换到接收模式。这个时间与电缆上的DIP开关设定的波特率选择有关。
各型号的优点
CPU 221
本机集成6输入/4输出共10个数字量I/O点。无I/O扩展能力。6K字节程序和数据存储空间。4个独立的30kHz高速计数器，2路独立的20kHz高速脉冲输出。1个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。非常适合于小点数控制的微型控制器。
CPU 222
本机集成8输入/6输出共14个数字量I/O点。可连接2个扩展模块。6K字节程序和数据存储空间。4个独立的30kHz高速计数器，2路独立的20kHz高速脉冲输出。1个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。非常适合于小点数控制的微型控制器。
CPU 224
本机集成14输入/10输出共24个数字量I/O点。可连接7个扩展模块，最大扩展至168路数字量I/O点或35路模拟量I/O 点。13K字节程序和数据存储空间。6个独立的30kHz高速计数器，2路独立的20kHz高速脉冲输出，具有PID控制器。1个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。I/O端子排可很容易地整体拆卸。是具有较强控制能力的控制器。
CPU 224XP
本机集成14输入/10输出共24个数字量I/O点，2输入/1输出共3个模拟量I/O点，可连接7个扩展模块，最大扩展值至168路数字量I/O点或38路模拟量I/O点。20K字节程序和数据存储空间，6个独立的高速计数器（100KHz），2个100KHz的高速脉冲输出，2个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。本机还新增多种功能，如内置模拟量I/O,位控特性，自整定PID功能，线性斜坡脉冲指令，诊断LED，数据记录及配方功能等。是具有模拟量I/O和强大控制能力的新型CPU。
CPU 226
本机集成24输入/16输出共40个数字量I/O 点。可连接7个扩展模块，最大扩展至248路数字量I/O 点或35路模拟量I/O 点。13K字节程序和数据存储空间。6个独立的30kHz高速计数器，2路独立的20kHz高速脉冲输出，具有PID控制器。2个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。I/O端子排可很容易地整体拆卸。用于较高要求的控制系统，具有更多的输入/输出点，更强的模块扩展能力，更快的运行速度和功能更强的内部集成特殊功能。可完全适应于一些复杂的中小型控制系统。
|
1. |
6ES7 212-1AB23-0XB0 |
CPU（8I/6O）晶体管输出 |
2312.- |
|
2 |
6ES7 212-1BB23-0XB0 |
CPU (8I/6O） 继电器输出 |
2489.- |
|
3 |
6ES7 212-1AB23-0XB8 |
CPU（8I/6O）晶体管输出 CN |
1826.- |
|
4 |
6ES7 212-1BB23-0XB8 |
CPU (8I/6O） 继电器输出 CN |
1966.- |
|
5 |
6ES7 214-1AD23-0XB0 |
CPU（14I/10O）晶体管输出 |
3418.- |
|
6 |
6ES7 214-1AD23-0XB8 |
CPU（14I/10O）晶体管输出 CN |
2700.- |
|
7 |
6ES7 214-1BD23-0XB0 |
CPU（14I/10O）继电器输出 |
3595.- |
|
8 |
6ES7 214-1BD23-0XB8 |
CPU（14I/10O）继电器输出 CN |
2840.- |
|
9 |
6ES7 214-2AD23-0XB0 |
CPU224XP 晶体管输出 |
5475.- |
|
10 |
6ES7 214-2BD23-0XB0 |
CPU224XP 继电器输出 |
5696.- |
|
11 |
6ES7 214-2AD23-0XB8 |
CPU224XP 晶体管输出 CN |
4325.- |
|
12 |
6ES7 214-2BD23-0XB8 |
CPU224XP 继电器输出 CN |
4500.- |
|
13 |
6ES7 216-2AD23-0XB0 |
CPU ( 24I/16O ) 晶体管输出 |
6149.- |
|
14. |
6ES7 216-2BD23-0XB0 |
CPU（24I/16O）继电器输出 |
6437.- |
|
15 |
6ES7 216-2AD23-0XB8 |
CPU ( 24I/16O ) 晶体管输出 CN |
4858.- |
|
16 |
6ES7 216-2BD23-0XB8 |
CPU（24I/16O）继电器输出 CN |
5085.- |
|
17 |
6ES7 221-1BF22-0XA0 |
8点24VDC输入 |
885.- |
|
19 |
6ES7 221-1BH22-0XA0 |
16点24VDC输入 |
1294.- |
|
20 |
6ES7 221-1BH22-0XA8 |
16点24VDC输入 CN |
1022.- |
|
21 |
6ES7 222-1HF22-0XA0 |
8点继电器输出 |
1217.- |
|
22 |
6ES7 222-1HF22-0XA8 |
8点继电器输出 CN |
961.- |
|
23 |
6ES7 222-1BF22-0XA0 |
8点24VDC输出 |
1051.- |
|
24 |
6ES7 222-1BF22-0XA8 |
8点24VDC输出 CN |
830.- |
|
25 |
6ES7 223-1PH22-0XA0 |
8入8出模块 继电器输出 |
1681.- |
|
26 |
6ES7 223-1PH22-0XA8 |
8入8出模块 继电器输出 CN |
1328.- |
|
27. |
6ES7 223-1PL22-0XA0 |
16入16出模块 继电器输出 |
3307.- |
|
28 |
6ES7 223-1PL22-0XA8 |
16入16出模块 继电器输出 CN |
2612.- |
|
29. |
6ES7 223-1HF22-0XA0 |
4入4出模块 继电器输出 |
1128.- |
|
30 |
6ES7 223-1HF22-0XA8 |
4入4出模块 继电器输出 CN |
891.- |
|
31. |
6ES7 223-1BF22-0XA0 |
4入4出24VDC |
1073.- |
|
32 |
6ES7 223-1BF22-0XA8 |
4入4出24VDC CN |
848.- |
|
33 |
6ES7 223-1BH22-0XA0 |
8入8出24VDC |
1571.- |
|
34 |
6ES7 223-1BH22-0XA8 |
8入8出24VDC CN |
1241.- |
|
35. |
6ES7 223-1BL22-0XA0 |
16入16出24VDC |
3064.- |
|
36 |
6ES7 223-1BL22-0XA8 |
16入16出24VDC CN |
2420.- |
|
37. |
6ES7 231-0HC22-0XA0 |
4入模拟量模块 |
1969.- |
|
38 |
6ES7 231-0HC22-0XA8 |
4入模拟量模块 CN |
1555.- |
|
39 |
6ES7 235-0KD22-0XA0 |
4入1出模拟量模块 |
2610.- |
|
40 |
6ES7 235-0KD22-0XA8 |
4入1出模拟量模块 CN |
2062.- |
|
41 |
6ES7 232-0HB22-0XA0 |
2出模拟量模块 |
2146.- |
|
42 |
6ES7 232-0HB22-0XA8 |
2出模拟量模块 CN |
1695.- |
|
43 |
6ES7 277-0AA22-0XA0 |
PROFIBUS-DP模块 |
2444.- |
|
44 |
6ES7 272-0AA30-0YA0 |
TD 200显示设定单元 |
2068.- |
|
45 |
6ES7 901-3CB30-0XA0 |
计算机编程电缆及软件 |
1317.- |
|
46. |
6ES7 291-8GF23-0XA0 |
EEPROM 64K |
409.- |
|
47 |
6ES7 291-8BA20-0XA0 |
电池 |
332.- |
|
48 |
6ES7 290-6AA20-0XA0 |
扩展转接电缆 0.8米 |
498.- |
|
49 |
6ES7 231-7PD22-0XA0 |
4路热电耦模块 |
2676.- |
|
50 |
6ES7 231-7PD22-0XA8 |
4路热电耦模块 CN |
2114.- |
|
51 |
6ES7 231-7PB22-0XA0 |
2路热电阻模块 |
2676.- |
|
52 |
6ES7 231-7PB22-0XA8 |
2路热电阻模块 CN |
2114.- |
|
53 |
6GK7243-1EX00-0XE0 |
以太网通讯卡 |
4313.- | |
|
